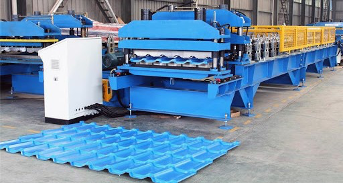

Típusa: Great Dragon GM-1035 cserepeslemez gyártósor
Gép gyártó: Great Dragon (Shanghai) Machine Co., Ltd.
Származási ország: Kína
Műszaki paraméterek:
1. Profil:
Lemezvastagság：0.4-1 mm
Tekercs szélesség：1250 mm
2. Technológóiai sor: Tekercs lefejtő—Előtoló—Formázás—Vágás—Végtermék
3. 5 To Hidraulikus tekercslefejtő:
Tekercs belső átmérő: 450 – 550 mm
Tekercs szélesség: 1250 mm
Tekercs tömeg: 5 ton
Teljesítmény: 3 kW
4. Formázó egység:
Tengely anyaga: 45# acél, külső átmérő: 80 mm
Görgő anyag: #45 acél
Formázó görgőpárok száma:13 szett
Láncos hajtás
Formázási sebesség：0-2.5 m/min
Fő motor teljesítmény：5.5 kW
Feszültség: 400 V, 50 Hz, 3 fázis
Gép mérete：7300 x 1400 x 1500 mm
Gép tömege：~ 4 Ton
5. Hidraulikus vágóegység:
Hidraulikus tápegység：1 szett
Motor 5.5 kW
Kés anyaga: Cr 12
Vágó rendszer: Fejlett hidraulikus rendszer, automatikus vágás formázás után, magas szintű biztonsági tényező és vágásminőség
6. Vezérlés:
Kijelző: Panasonic
PLC: Panasonic PLC
Frekvencia váltó: Mitsubishi
Automatikus hosszmérés
Automatikus darabszámláló
A PLC a hossz és mennyiség szabályozására szolgál. A gép automatikusan hosszra vág és leáll, amikor a gép eléri a szükséges mennyiséget

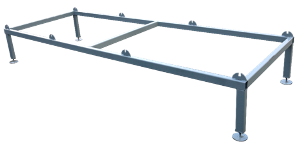

7. Kivezető asztal
